Що це за аркуш

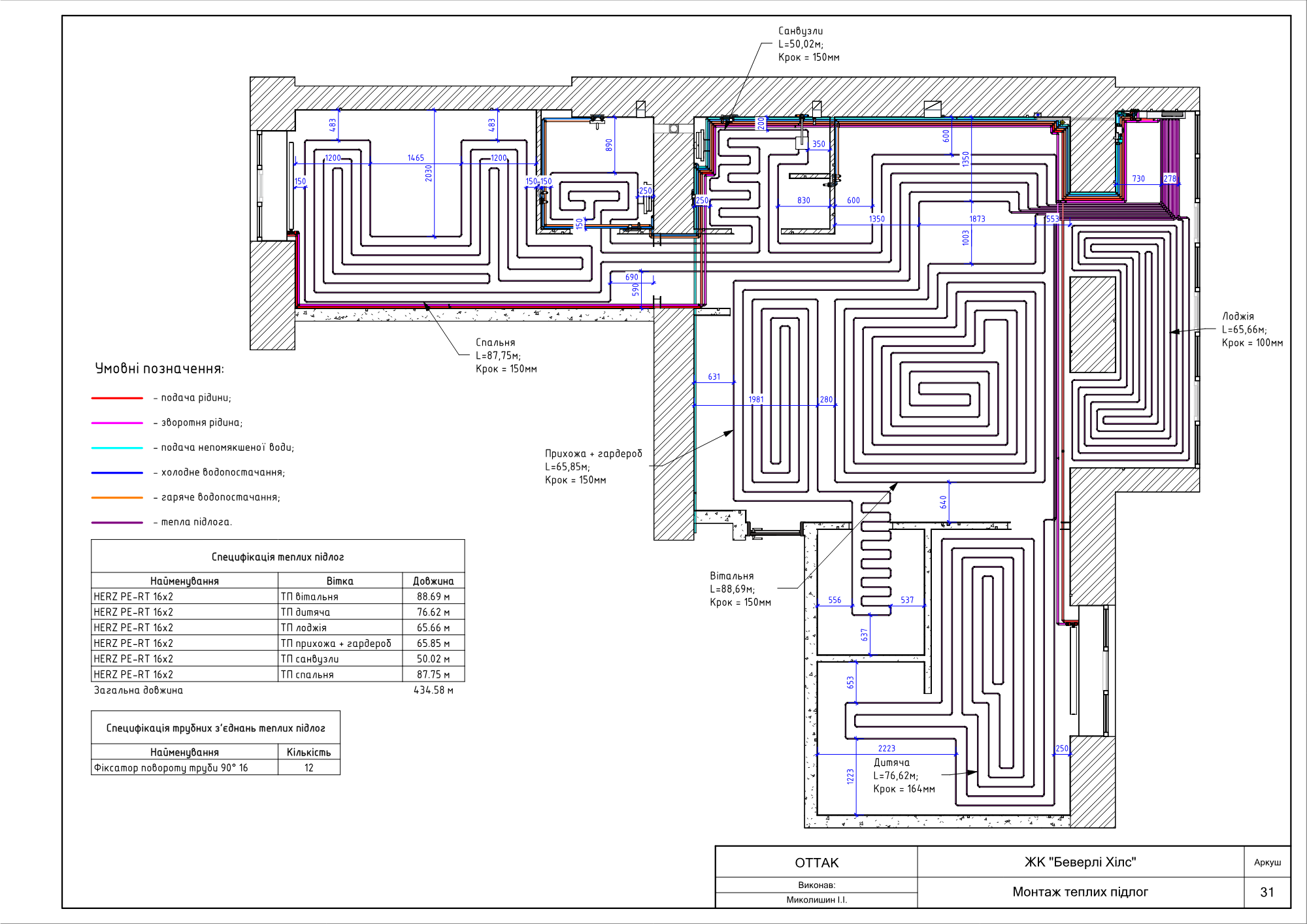

Каже, де петлі теплої підлоги, якої вони довжини і з яким кроком. Довжина петлі — це не «приблизно стільки труби», а параметр, від якого залежить, чи прогріється контур.
L = 88,69 м
довжина петлі вітальні (№100)
крок 100-164 мм
різний у різних кімнатах
Навіщо він потрібен
Петлю не можна нарощувати зʼєднанням у стяжці. Помилка в довжині означає або холодну зону, або переробку стяжки.
Увага
Крок укладання різний навіть у сусідніх кімнатах: у лоджії 100 мм (там холодніше), у житлових 150, у дитячій 164. Один крок на всю квартиру — це або перевитрата труби, або холодна підлога.
Специфікації: що і як рахувати
| Що рахуємо | В чому | Чому саме так |
|---|---|---|
| Петля кожної кімнати | м.пог. окремо | це окремий контур на колекторі |
| Крок укладання | мм по кімнатах | різний за тепловтратами |
| Колектор | виходів шт | кількість = кількість петель |
| Демпферна стрічка, сітка | м.пог., м² | окремі позиції |
Кому що читати
| Роль | Документ |
|---|---|
| Майстер на обʼєкті | arkush-tepla-pidloha-maister |
| Кресляр | arkush-tepla-pidloha-kresliar |
| Виконроб | arkush-tepla-pidloha-vykonrob |
⚠️ Рольові документи короткі і самодостатні — саме вони йдуть у польовий додаток як інструкція до етапу.
