Аркуш: планування
аркуш · креслення · планування
Що це за аркуш

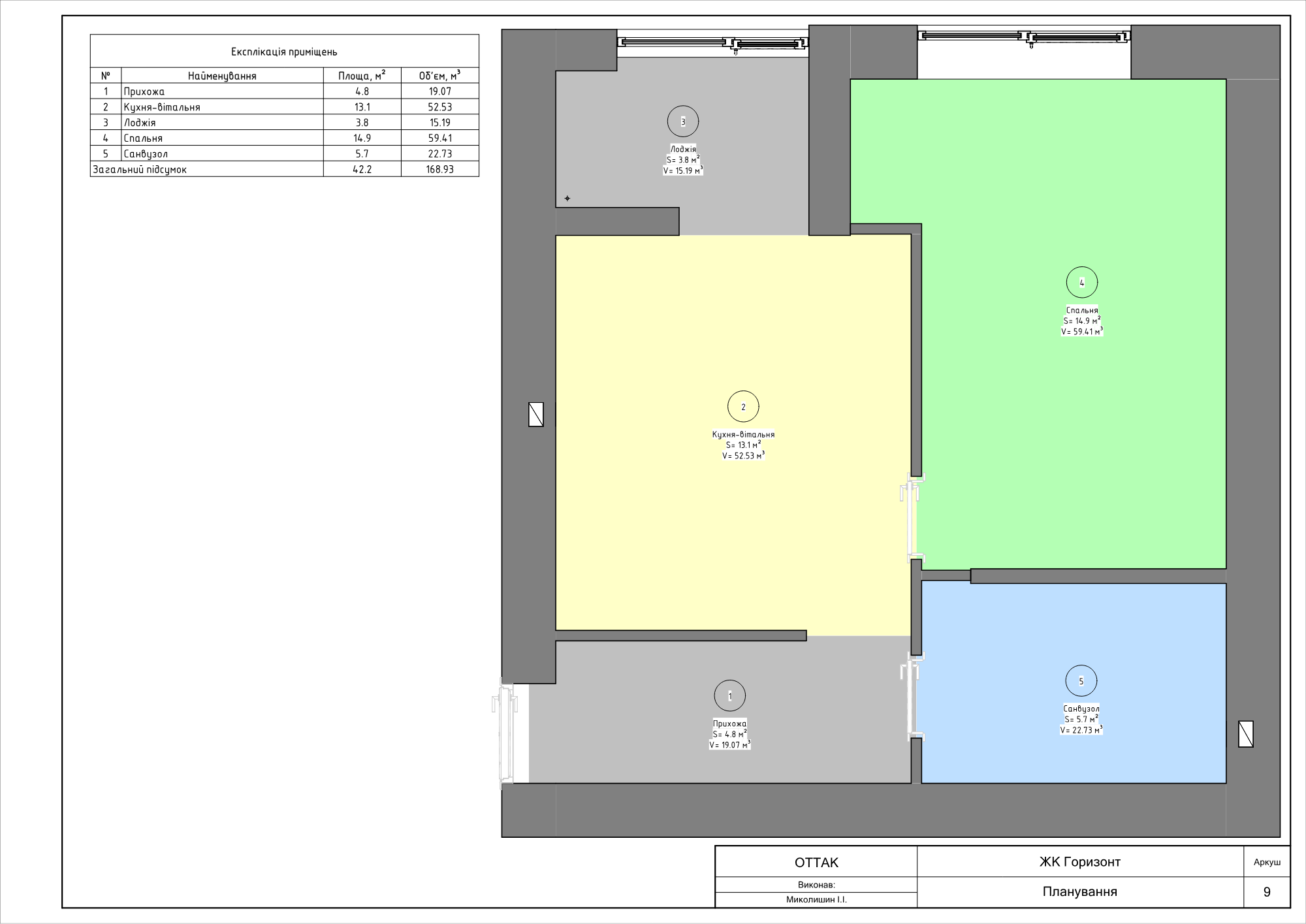

Головний аркуш альбому: експлікація приміщень — номер, назва, площа і обʼєм кожної кімнати. З нього починають усі: кошторисник, менеджер, майстер і клієнт.
42,2 м²
площа за експлікацією (№231)
168,93 м³
обʼєм: звідси опалення і вентиляція
Навіщо він потрібен
Це єдине місце, де площі всіх кімнат стоять разом і сходяться в підсумок. Будь-яка інша цифра площі в проєкті звіряється з нею.
Увага
Обʼєм — не прикраса таблиці: з нього рахують потужність опалення, обмін повітря і час висихання. Площа сама на ці питання не відповідає.
Специфікації: що і як рахувати
| Що рахуємо | В чому | Чому саме так |
|---|---|---|
| Площа кожного приміщення | м² | база для підлоги і стелі |
| Обʼєм кожного приміщення | м³ | опалення, вентиляція, висихання |
| Загальний підсумок | м² і м³ | звіряється з договором |
| Номери приміщень | наскрізні | тримаються між усіма аркушами |
Кому що читати
| Роль | Документ |
|---|---|
| Майстер на обʼєкті | arkush-planuvannia-maister |
| Кресляр | arkush-planuvannia-kresliar |
| Виконроб | arkush-planuvannia-vykonrob |
⚠️ Рольові документи короткі і самодостатні — саме вони йдуть у польовий додаток як інструкція до етапу.
