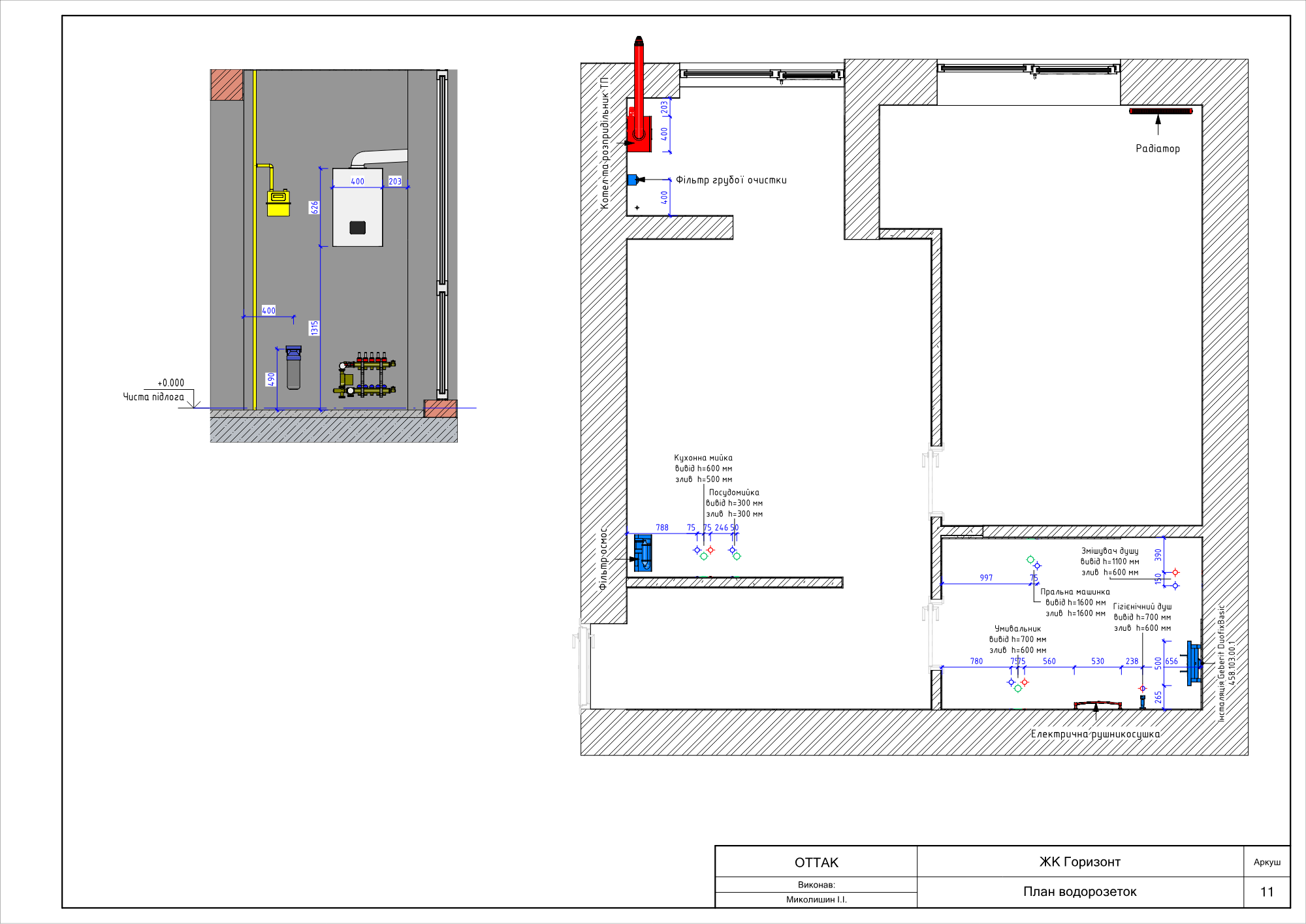

Аркуш: план водорозеток
аркуш · креслення · сантехніка
Що це за аркуш
Каже, де вихід води і де злив для кожного приладу — і на яких висотах. У кожного приладу ДВІ висоти, і вони різні.
вивід + злив
дві різні висоти на один прилад
458.103.00.1
інсталяція має артикул, а не «Geberit»
Навіщо він потрібен
Помилка тут закривається плиткою. Пральна машина з виводом на 600 мм замість 1600 означає розбирати фартух.
Увага
З аркуша: кухонна мийка — вивід 600, злив 500; пральна машина — вивід 1600, злив 1600; змішувач душу — вивід 1100, злив 600. Однієї «типової висоти» не існує.
Специфікації: що і як рахувати
| Що рахуємо | В чому | Чому саме так |
|---|---|---|
| Водорозетки по приладах | шт | у кожного своя пара висот |
| Труба по типах і діаметрах | м.пог. | різна ціна і різний фітинг |
| Інсталяція, трап, фільтри | шт з артикулом | це конкретні товари |
| Ревізійні люки | шт | доступ до кранів обовʼязковий |
Кому що читати
| Роль | Документ |
|---|---|
| Майстер на обʼєкті | arkush-plan-vodorozetok-maister |
| Кресляр | arkush-plan-vodorozetok-kresliar |
| Виконроб | arkush-plan-vodorozetok-vykonrob |
⚠️ Рольові документи короткі і самодостатні — саме вони йдуть у польовий додаток як інструкція до етапу.
