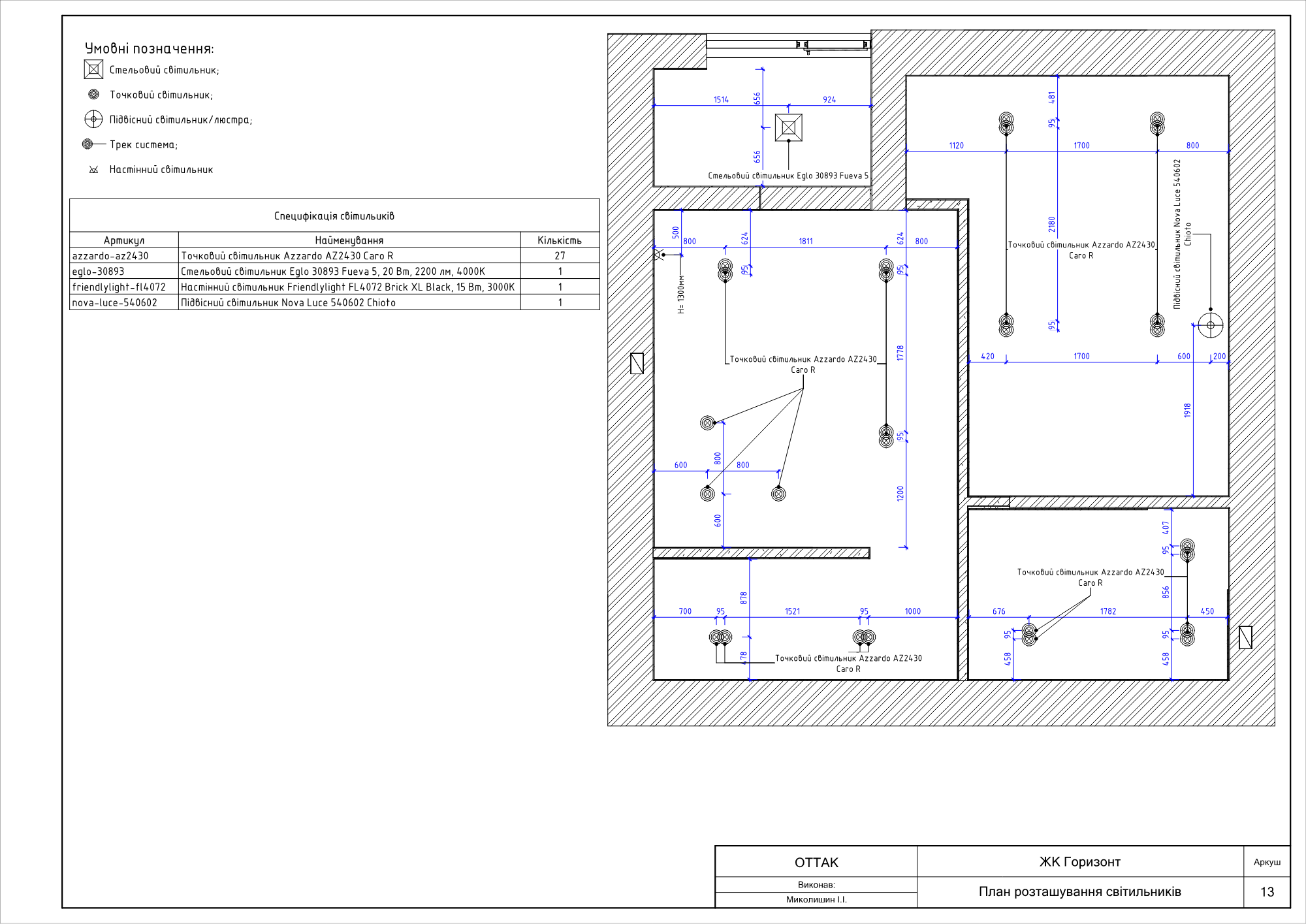

Аркуш: план розташування світильників
аркуш · креслення · освітлення
Що це за аркуш
Показує кожен світильник із конкретною моделлю і його місце. Разом зі схемою підключення відповідає на друге питання — яким вимикачем він керується.
модель
а не «точковий світильник»
до натягування
коли ставлять закладні
Навіщо він потрібен
Світильник визначає закладну, отвір і глибину стелі. Замінили модель після натягування — і закладна не підходить.
Порада
Модель у специфікації — не педантизм: від діаметра врізки залежить отвір у полотні, а від глибини корпусу — рівень стелі.
Специфікації: що і як рахувати
| Що рахуємо | В чому | Чому саме так |
|---|---|---|
| Світильники по моделях | шт | різна ціна, отвір і закладна |
| Закладні / платформи | шт | під кожен врізний і під люстру |
| LED-стрічка | м.пог. + блок живлення | стрічка і БЖ — різні позиції |
| Трек-система | м.пог. + світильники | профіль окремо від корпусів |
Кому що читати
| Роль | Документ |
|---|---|
| Майстер на обʼєкті | arkush-plan-svitylnykiv-maister |
| Кресляр | arkush-plan-svitylnykiv-kresliar |
| Виконроб | arkush-plan-svitylnykiv-vykonrob |
⚠️ Рольові документи короткі і самодостатні — саме вони йдуть у польовий додаток як інструкція до етапу.
