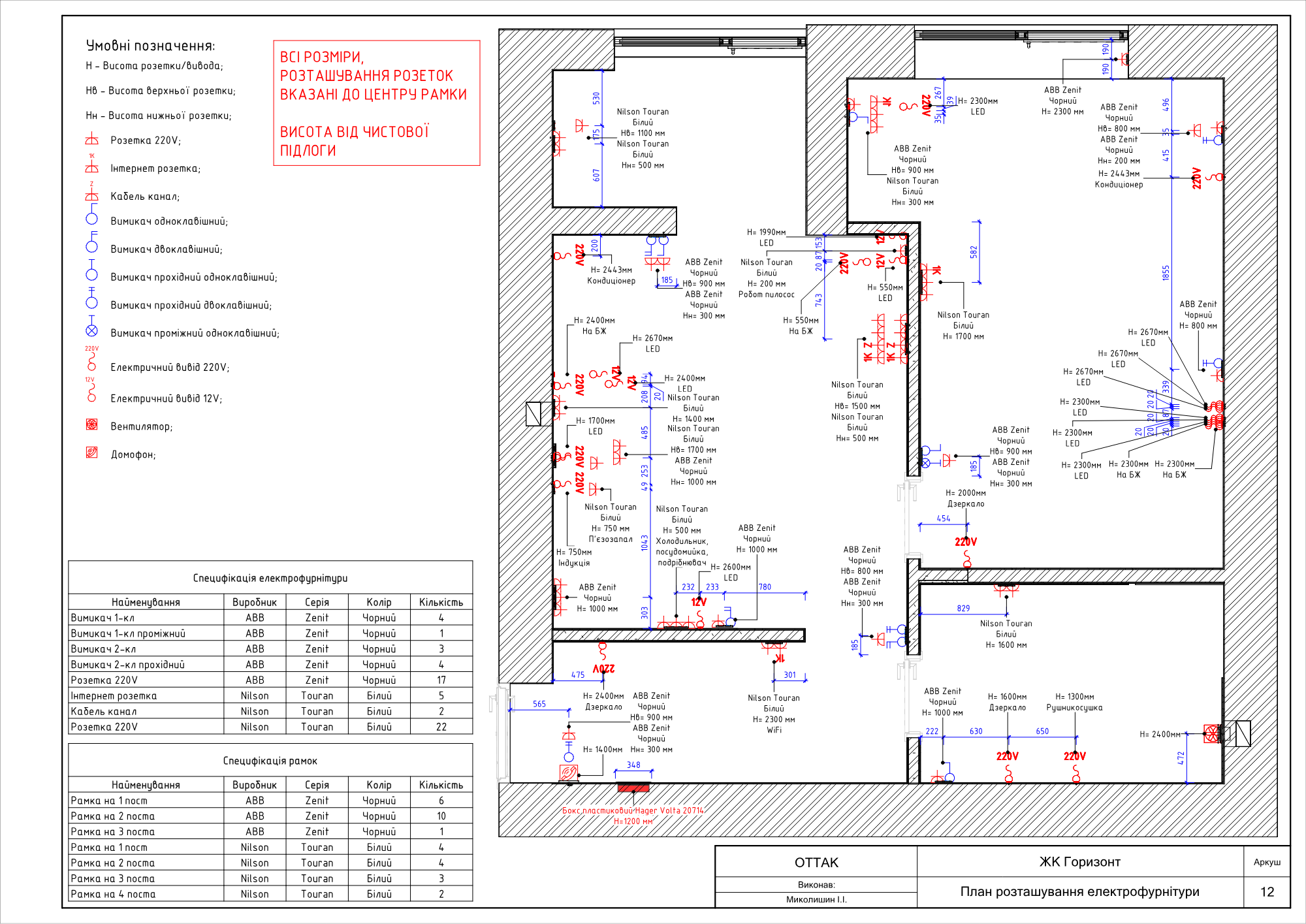

Аркуш: план розташування електрофурнітури
аркуш · креслення · електрика
Що це за аркуш
Каже, де стоїть кожна розетка й вимикач, на якій висоті, якої серії і кольору. За ним збирається комплект електрофурнітури — і за ним же рахують рамки.
до центру рамки
від чого міряються всі розміри
Hв / Hн
верхній і нижній блок мають різні висоти
Навіщо він потрібен
Без нього електрик ставить «як звикли»: 300 мм від підлоги, 900 біля вимикача. Розетка за холодильником або під шафою — не помилка монтажу, а відсутність цього аркуша.
Увага
Усі розміри — ДО ЦЕНТРУ РАМКИ, висота — від ЧИСТОЇ підлоги, і це має бути написано просто на аркуші. Без напису те саме креслення читається двома способами і дає різницю в кілька сантиметрів.
Специфікації: що і як рахувати
| Що рахуємо | В чому | Чому саме так |
|---|---|---|
| Механізми по типах | шт | розетка, вимикач, прохідний — різна ціна |
| Рамки по кількості постів | шт на 1/2/3/4 пости | рамка на 3 пости дорожча за три одинарні |
| Серія і колір | окремо по кожній | ABB Zenit чорний і Nilson Touran білий — різні позиції |
| Кабель-канал, коробки | м.пог., шт | окремі рядки закупівлі |
Кому що читати
| Роль | Документ |
|---|---|
| Майстер на обʼєкті | arkush-plan-elektrofurnitury-maister |
| Кресляр | arkush-plan-elektrofurnitury-kresliar |
| Виконроб | arkush-plan-elektrofurnitury-vykonrob |
⚠️ Рольові документи короткі і самодостатні — саме вони йдуть у польовий додаток як інструкція до етапу.
