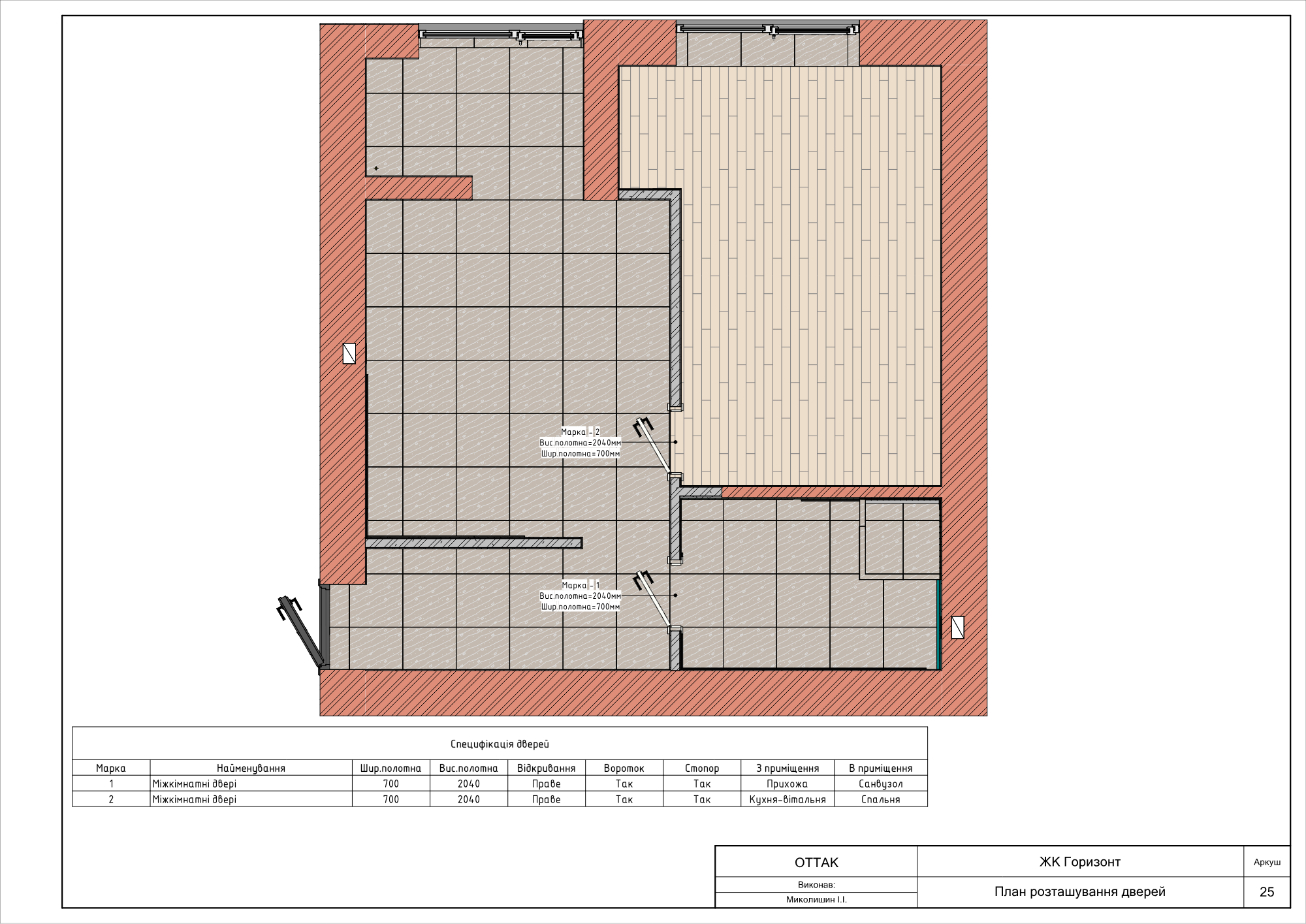

Аркуш: план розташування дверей

аркуш · креслення · двері

Що це за аркуш

Відомість дверей: марка, розмір полотна, сторона відчинення, звідки і куди відчиняються, плюс фурнітура (вороток, стопор).

700 × 2040

розмір ПОЛОТНА, а не прорізу

ліві ≠ праві

це різний товар, а не налаштування

Двері замовляють за 4-6 тижнів до монтажу. Помилка в стороні відчинення означає нове замовлення і зсув усього графіка.

Увага

У відомості обовʼязкові колонки «з приміщення» і «в приміщення»: сторона відчинення без них читається двояко, і половина складів розуміє її навпаки.

Що рахуємо	В чому	Чому саме так
Полотна по марках	шт	ліві й праві — різні позиції
Короб і лиштва	компл. / м.пог.	залежить від товщини стіни
Фурнітура (вороток, стопор)	шт	окремі позиції в замовленні
Прорізи під двері	шт із розміром	мурування і штукатурка залежать від них

⚠️ Рольові документи короткі і самодостатні — саме вони йдуть у польовий додаток як інструкція до етапу.
