Аркуш: обмірний план
аркуш · креслення · обмір

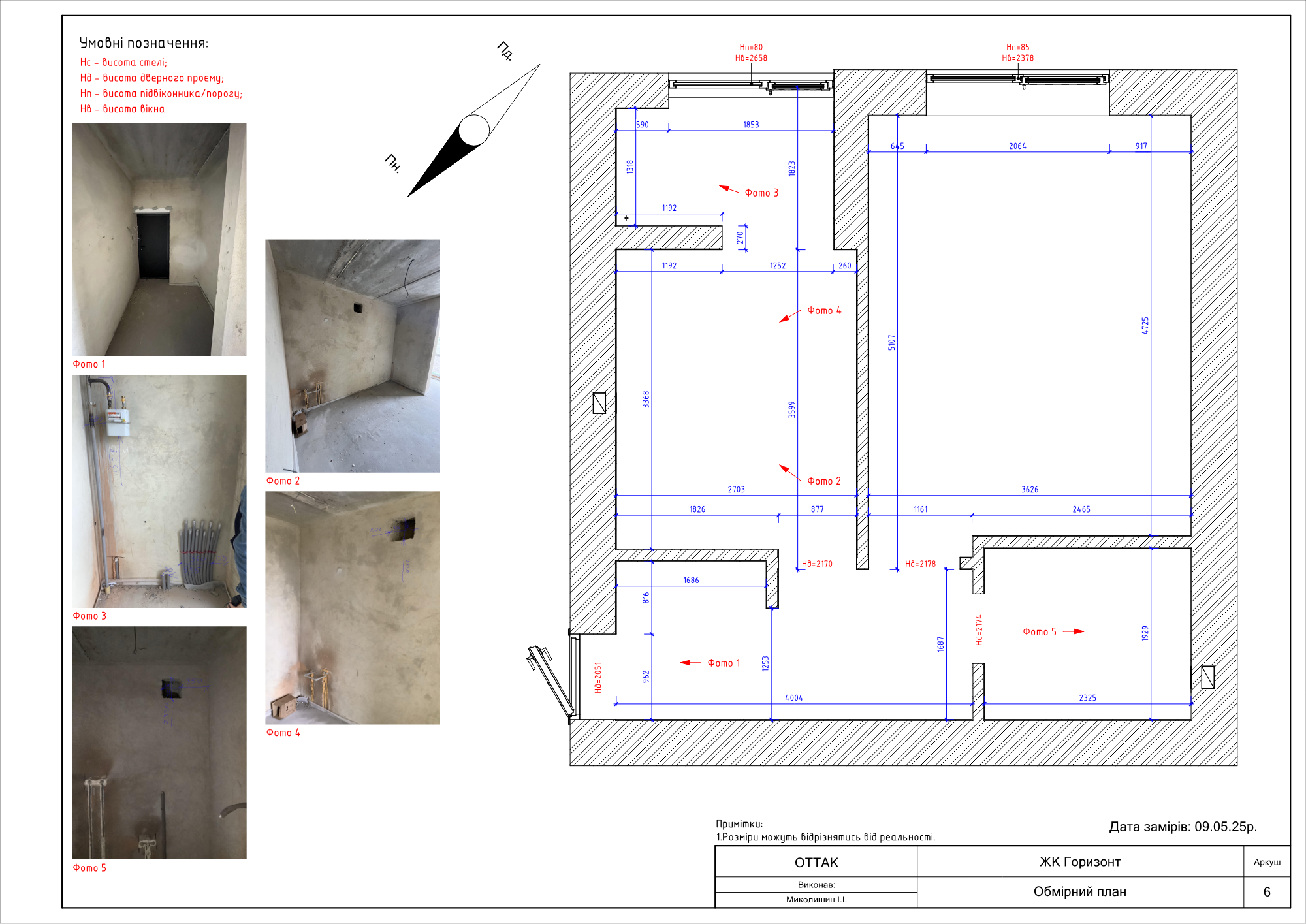

Що це за аркуш
Фіксує обʼєкт «як є» на конкретну дату: розміри, висоти, сторони світу і фото стану. Це нульова точка всього проєкту — усі інші аркуші рахуються від нього.
Hс · Hд · Hп · Hв
чотири різні висоти, а не одна
дата замірів
обовʼязкова на аркуші
Навіщо він потрібен
Забудовник здає квартиру з відхиленнями. Якщо їх не зафіксувати до початку, кожна наступна помилка стає «нашою»: меблі не влізли, двері не стали, стеля вийшла нижчою.
Увага
Позначки різні і плутати їх не можна: Hс — висота стелі, Hд — висота дверного прорізу, Hп — висота підвіконника або порогу, Hв — висота вікна. Одна цифра «висота» не описує нічого.
Специфікації: що і як рахувати
| Що фіксуємо | Як | Чому саме так |
|---|---|---|
| Розміри стін | від кута до кута | по них рахують усе інше |
| Чотири види висот | Hс, Hд, Hп, Hв | різні відповіді на різні питання |
| Сторони світу | Пн./Пд. на аркуші | від них залежать тепловтрати і світло |
| Фото стану | пронумеровані з привʼязкою | доказ стану «до» |
Кому що читати
| Роль | Документ |
|---|---|
| Майстер на обʼєкті | arkush-obmirnyi-plan-maister |
| Кресляр | arkush-obmirnyi-plan-kresliar |
| Виконроб | arkush-obmirnyi-plan-vykonrob |
⚠️ Рольові документи короткі і самодостатні — саме вони йдуть у польовий додаток як інструкція до етапу.
