Аркуш: монтаж вентиляції
аркуш · креслення · вентиляція

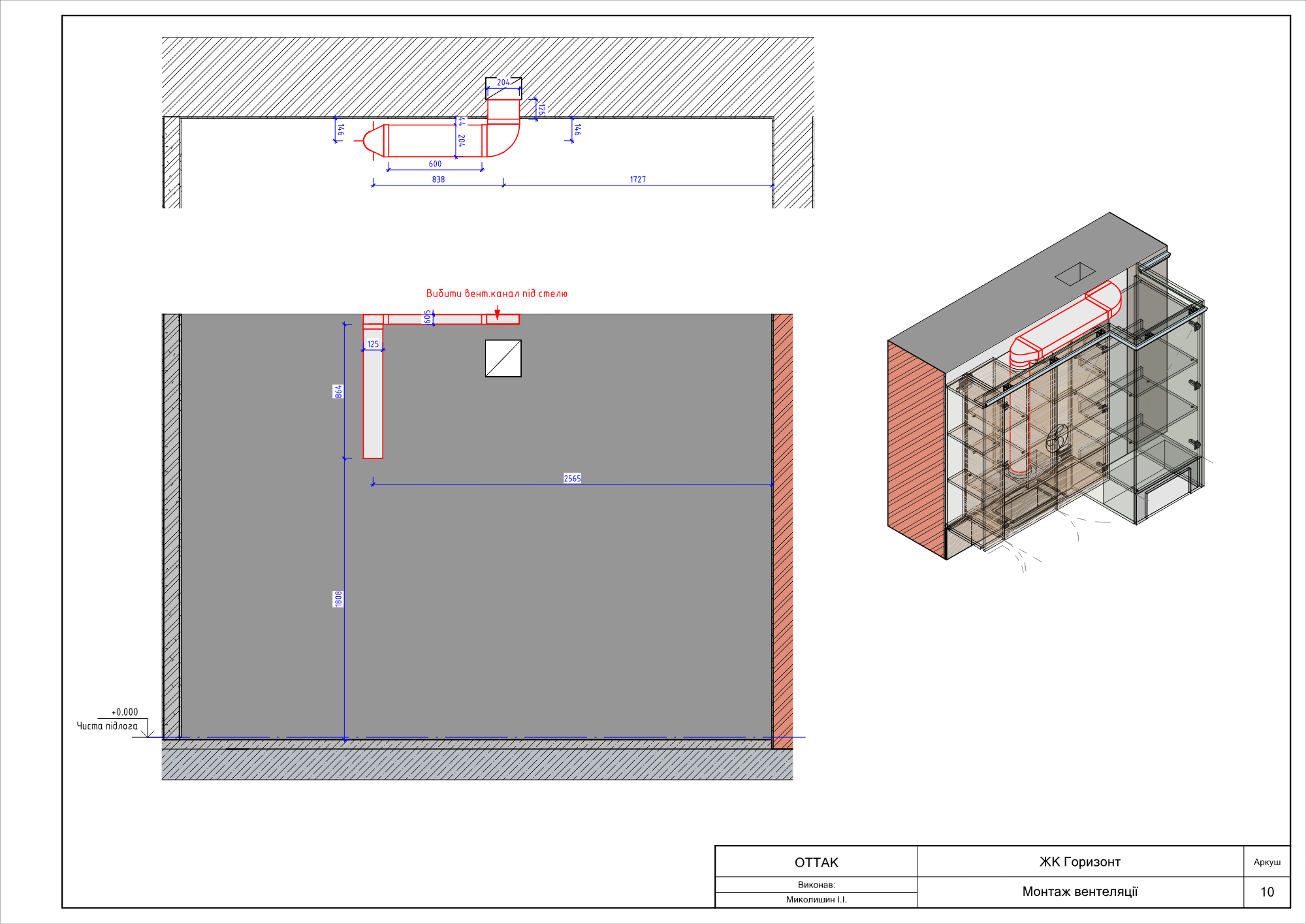

Що це за аркуш
Показує, де канали, куди вони йдуть і що для цього треба вибити. Вентиляція проходить над стелею, тому її погоджують із рівнем натяжної стелі ще до монтажу.
до стелі
висота, на якій іде канал
перетин
від нього залежить, чи влізе канал у стелю
Навіщо він потрібен
Канал не можна перекласти після натягування стелі. Якщо його висота не узгоджена з рівнем полотна — не влізе одне з двох.
Увага
На аркуші стоїть пряма вказівка «вибити вентканал під стелю»: це демонтажна робота, і вона має потрапити в аркуш демонтажу теж.
Специфікації: що і як рахувати
| Що рахуємо | В чому | Чому саме так |
|---|---|---|
| Канал по перетинах | м.пог. | різна ціна і різні фасонні частини |
| Фасонні частини | шт по типах | коліна і трійники рахуються окремо |
| Решітки, клапани | шт | конкретні товари |
| Пробивання отворів | шт | окрема робота |
Кому що читати
| Роль | Документ |
|---|---|
| Майстер на обʼєкті | arkush-montazh-ventyliatsii-maister |
| Кресляр | arkush-montazh-ventyliatsii-kresliar |
| Виконроб | arkush-montazh-ventyliatsii-vykonrob |
⚠️ Рольові документи короткі і самодостатні — саме вони йдуть у польовий додаток як інструкція до етапу.
