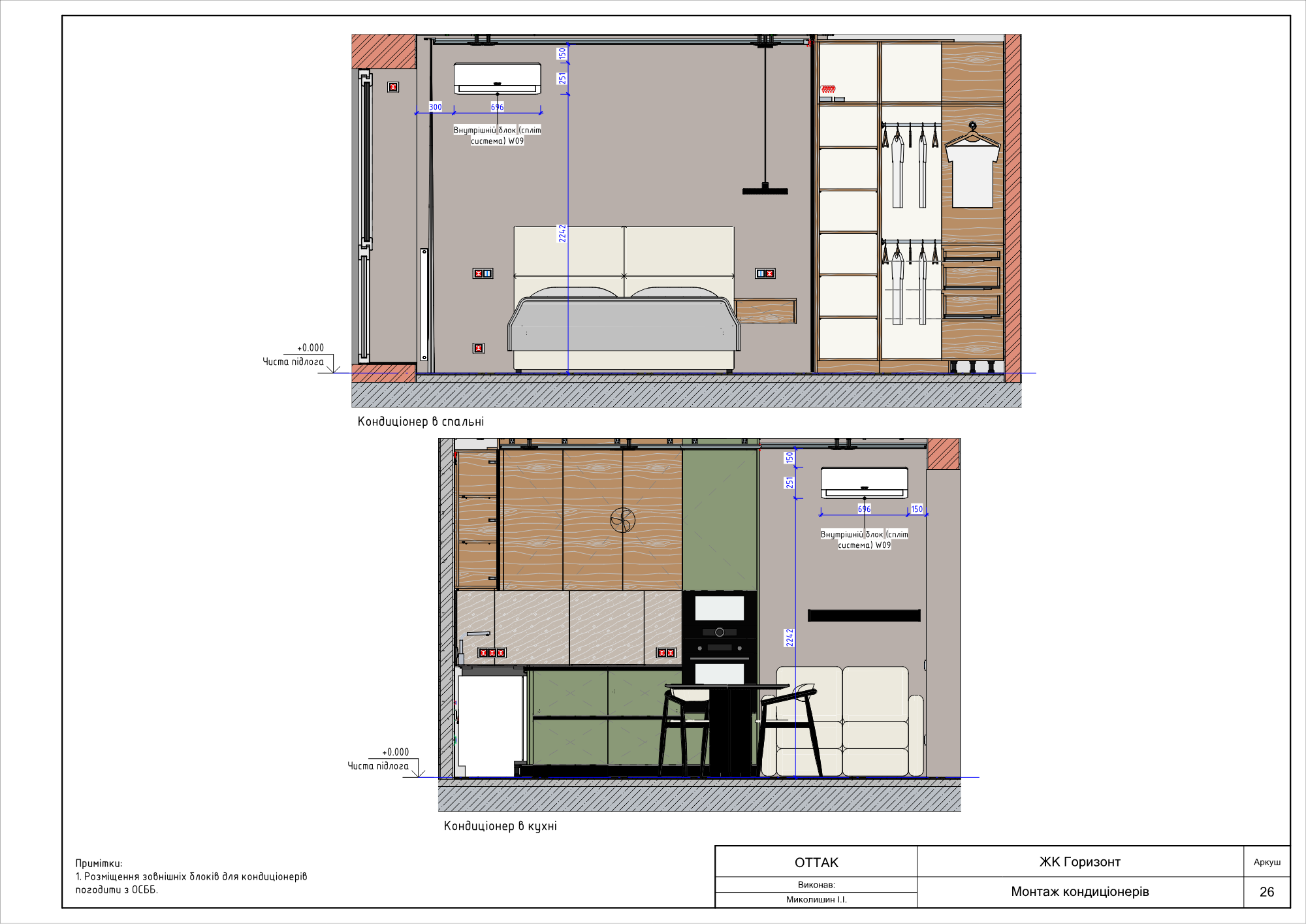

Аркуш: монтаж кондиціонерів
аркуш · креслення · кондиціонування
Що це за аркуш
Показує де внутрішній блок, куди йде траса і дренаж — і на якій висоті. Чорнові роботи по кондиціонеру робляться до штукатурки, тому аркуш потрібен на самому початку.
W09
модель блока, від неї габарит і траса
до штукатурки
коли прокладається траса
Навіщо він потрібен
Траса і дренаж ховаються в стіні. Якщо їх не заклали до оздоблення, лишається зовнішній короб — те, що клієнт бачить щодня.
Увага
Розміщення ЗОВНІШНІХ блоків погоджується з ОСББ. Це не формальність: зняти вже змонтований блок із фасаду дорожче, ніж узгодити.
Специфікації: що і як рахувати
| Що рахуємо | В чому | Чому саме так |
|---|---|---|
| Внутрішні блоки по моделях | шт | габарит і потужність різні |
| Мідна траса | м.пог. по діаметрах | пара труб на кожен блок |
| Дренаж | м.пог. + ухил | самопливом або з помпою |
| Отвір у стіні, кріплення | шт | окремі роботи |
Кому що читати
| Роль | Документ |
|---|---|
| Майстер на обʼєкті | arkush-montazh-kondytsioneriv-maister |
| Кресляр | arkush-montazh-kondytsioneriv-kresliar |
| Виконроб | arkush-montazh-kondytsioneriv-vykonrob |
⚠️ Рольові документи короткі і самодостатні — саме вони йдуть у польовий додаток як інструкція до етапу.
