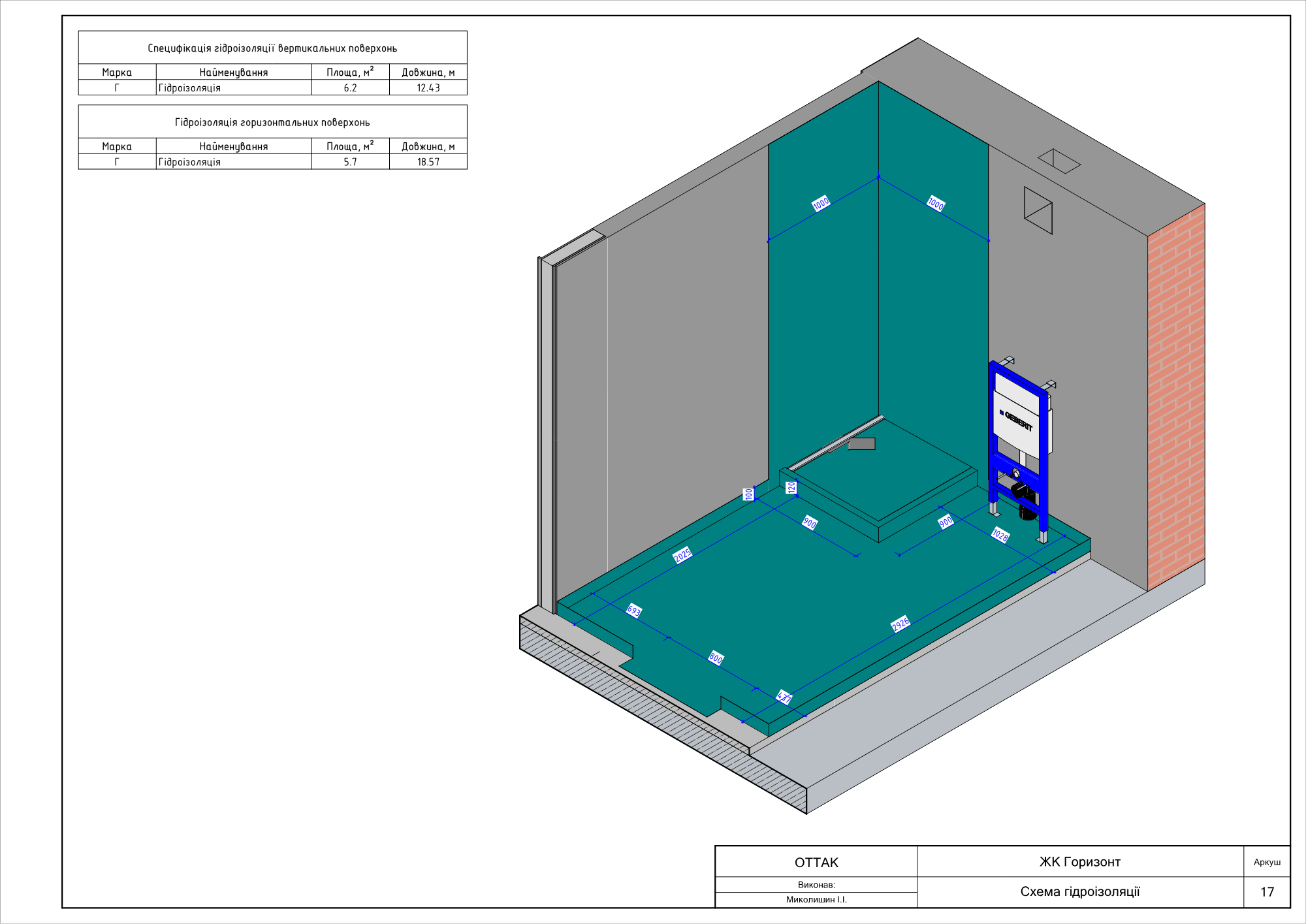

Аркуш: схема гідроізоляції
аркуш · креслення · гідроізоляція
Що це за аркуш
Показує, де саме і на яку висоту заводиться гідроізоляція. Найдешевша робота з найдорожчими наслідками: протікання до сусідів коштує дорожче за весь санвузол.
6,2 м²
вертикальних поверхонь (№231)
5,7 м²
горизонтальних поверхонь (№231)
Навіщо він потрібен
«Гідроізоляція санвузла» без креслення означає, що майстер сам вирішує, де закінчити. Найчастіше — на 20 см, бо так швидше.
Увага
Гідроізоляція має і ПЛОЩУ, і ДОВЖИНУ: довжина — це периметр заведення на стіну. Без другого числа не порахувати ні стрічку в кутах, ні матеріал на вертикаль.
Специфікації: що і як рахувати
| Що рахуємо | В чому | Чому саме так |
|---|---|---|
| Горизонтальні поверхні | м² + периметр, м | площа — матеріал, периметр — стрічка |
| Вертикальні поверхні | м² + довжина, м | висота заведення різна по зонах |
| Стрічка в кутах | м.пог. | окремий матеріал і робота |
| Шари | множник до площі | два шари = дві роботи |
Кому що читати
| Роль | Документ |
|---|---|
| Майстер на обʼєкті | arkush-hidroizoliatsiia-maister |
| Кресляр | arkush-hidroizoliatsiia-kresliar |
| Виконроб | arkush-hidroizoliatsiia-vykonrob |
⚠️ Рольові документи короткі і самодостатні — саме вони йдуть у польовий додаток як інструкція до етапу.
